GST-LD-KZ014直接控制盘(多线操作盘)

文章来自:海湾消防设备 发布时间:2014-01-19 11:01:48

一、GST-LD-KZ014直接控制盘特点
GST-LD-KZ014直接控制盘是专为消防控制系统中的重要设备:消防泵、排烟机、送风机等实施可靠控制而设计的。本控制盘为全模具化结构,可与JB-QB-GST500、JB-QG/QT-GST5000、JB-QG/QT-GST9000火灾报警控制器(联动型)配合使用,且可据实际工程需要灵活配置控制点数,组成专用直接控制盘。
 直接控制盘设有手动输出控制和自动联动功能,在手动状态下,可利用控制盘上的按键完成对现场设备的手动控制;若需实施自动控制,必须将控制盘与火灾报警控制器连接,并由控制器按现场编制的逻辑联动公式指挥控制盘对外控设备进行自动联动控制。
 控制盘与现场设备采用三线连接,实现DC24V有源输出和无源触点输入。输入、输出端具有短路、断路检测功能,每路采用单独的指示灯指示启动、反馈和故障状态,符合GB16806的要求。




二、GST-LD-KZ014直接控制盘主要技术指标
控制盘容量:每块控制盘*多14路输出
线制:本控制盘与被控设备采用三线连接
输出:单路*大输出DC24V,1A
使用环境:
 温度:0℃~+40℃
 相对湿度≤95%,不凝露
工作电压:DC24V
使用电压范围:DC20V~DC28V
功耗<2W


三、GST-LD-KZ014直接控制盘结构特征、安装与布线
GST-LD-KZ014直接控制盘由4路、6路灯键板和4路、6路输出板组成,灯键板与输出板通过16P和10P数据线连接,其面板示意图如图3-16所示:




GST-LD-KZ014直接控制盘面板灯键含义如下:
 手动锁:用于选择手动启动方式,可设置为手动禁止或手动允许。
 工作灯:绿色,正常上电后,该灯亮。
 启动灯:红色,发出命令信号时该灯点亮,如果10s内未收到反馈信号,该灯闪烁。
 反馈灯:红色,接收到反馈信号时,该灯点亮。
 故障灯:黄色,该路外控线路发生短路和断路时,该灯亮。
 按键:此键按下,向被控设备发出启动或停动的命令。
GST-LD-KZ014直接控制盘外接端子示意图如图3-17所示:

其中:
 O:直接控制输出线;
 COM:直接控制输出与反馈输入的公共线;
 I:反馈输入线。
 O、COM:组成直接控制输出端,通过ZD-01终端器与负载连接,O为输出端正极,COM为输出端负极,启动后O与COM之间输出DC24V。
 I、COM:组成反馈输入端,接无源触点;为实现检线,I与COM之间接4.7kΩ终端电阻。
 布线要求:接线宜采用BV铜芯导线,1.0mm2≤导线截面≤1.5mm2。

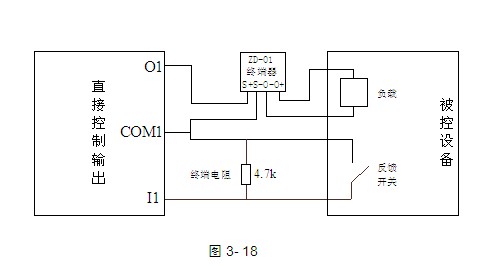

直接控制输出与外部被控设备连接如图3-18所示:

输出容量计算
直接控制输出采用DC24V有源输出方式,可采用D02主输出或外部DC24V供电。启动状态下,每路输出的*大带载能力按下述公式计算,但*大不能超过1A。
 Imax=2.5/(ρ•L/S)
其中:
 Imax:为*大输出容量,单位mA;
 ρ:电阻率,单位Ω•mm2/m,常温下,铜线的电阻率取0.018Ω•mm2/m即可;
 L:导线长度,单位m;
 S:导线截面积,单位mm2。
 例如:输出采用1mm2的BV线,布线长度1000m时,启动状态下该路的*大输出容量为:
 Imax=2.5/(0.018•1000/1)=140(mA)
