海湾HX-100B声光报警器安装接线示意图

文章来自:海湾消防设备 发布时间:2014-01-18 09:01:25

HX-100B声光报警器是海湾报警系统*为常用的一个产品,今天海湾消防设备工程师将为大家讲解海湾100B声光报警器安装示意图和接线示意图。

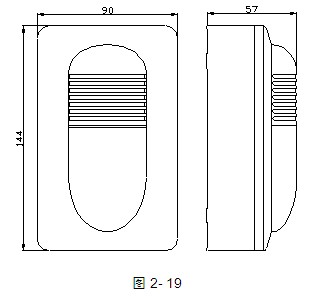

海湾100B火灾声光警报器外形示意图如图2-19:




HX-100B火灾声光警报器采用壁挂式安装,在普通高度空间下,以距顶棚0.2m处为宜。火灾声光警报器接线端子示意图如图2-20:




其中:
Z1、Z2:与火灾报警控制器信号二总线连接的端子,对于HX-100A型火灾声光警报器,此端子无效
D1、D2:与DC24V电源线连接的端子,无极性
S1、G:外控输入端子
可以利用手动火灾报警按钮的无源常开触点直接控制编码型的火灾声光警报器启动,系统接线示意图如图2-21:





布线要求:信号二总线Z1、Z2采用阻燃RVS型双绞线,截面积≥1.0mm2;电源线D1、D2采用阻燃BV线,截面积≥1.5mm2;S1、G采用阻燃RV线,截面积≥0.5mm2。HX-100B/T火灾声光警报器信号总线和电源线与警报器底壳端子连接处应做密封处理(无裸露铜线)。
