GST-LD-8303海湾卷帘门两步降消防模块安装接线示意
文章来自：海湾消防设备 发布时间：2014-01-18 09:01:56
GST-LD-8303输入/输出模块是一种总线制控制接口，可用于完成对二步降防火卷帘门、水泵、排烟风机等双动作设备的控制。主要用于防火卷帘门的位置控制，能控制其从上位到中位，也能控制其从中位到下位，同时也能确认防火卷帘门是处于上、中、下的哪一位。该模块也可作为两个独立的GST-LD-8301输入/输出模块使用。 海湾消防报警设备工程师将为大家介绍海湾卷帘门两步降消防模块安装接线示意图：

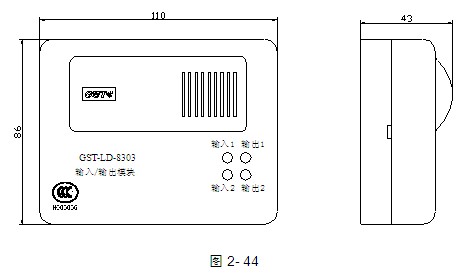

8303消防控制模块的外形尺寸及结构示意图如图2-44所示。
8303消防控制模块的安装方法与GST-LD-8319输入模块相同，其对外端子示意图如图2-45：
其中：
Z1、Z2：接火灾报警控制器信号二总线，无极性
D1、D2：DC24V电源输入端子，无极性
I1、G：**路无源输入端（可通过电子编码器设为常开检线、常闭检线、自回答方式）
I2、G：第二路无源输入端（可通过电子编码器设为常开检线、常闭检线、自回答方式）
S1+、S1-：**路有源输出端子
S2+、S2-：第二路有源输出端子
布线要求：信号总线Z1、Z2采用阻燃RVS双绞线，截面积≥1.0mm2；电源线D1、D2采用阻燃BV线，截面积≥1.5mm2；I1、I2、G、S1+、S1-、S2+、S2-采用阻燃RV线，截面积≥1.0mm2。
GST-LD-8303应用方法
模块输入端如果设置为“常开检线”状态输入，模块输入线末端（远离模块端）必须并联一个4.7kΩ的终端电阻；模块输入端如果设置为“常闭检线”状态输入模块输入线末端（远离模块端）必须串联一个4.7kΩ的终端电阻。模块为有源输出时,有源输出端应并联一个4.7kΩ的终端电阻，并串联一个IN4007二极管。
a.模块与防火卷帘门电气控制箱（标准型）接线示意图如图2-46(无源常开检线输入)、图2-47所示(无源常闭检线输入)：
b.GST-LD-8303型模块与GST-LD-8302A型模块组合连接的方法如图2-48所示：
