J-SAM-GST9124消火栓按钮

文章来自:海湾消防设备 发布时间:2014-01-19 22:49

一、J-SAM-GST9124消火栓按钮特点
J-SAM-GST9124型消火栓按钮通常安装在消火栓箱内,当人工确认发生火灾后,按下此按钮,即可启动消防水泵,同时向火灾报警控制器发出报警信号,火灾报警控制器接收到报警信号,将显示出按钮的编码号,并发出报警声响。本按钮具有DC24V有源输出和现场设备无源回答输入,采用三线制与设备连接,可完成对设备的启动及监视功能,此方式可独立于火灾报警控制器。本按钮主要具有以下特点:
(1)采用拔插式结构,安装简单方便;
(2)可电子编码,可现场改写;
(3)按片在按下后可用专用工具复位。




二、J-SAM-GST9124消火栓按钮主要技术指标
(1)工作电压:
 总线电压:总线24V
 电源电压:DC24V
(2)监视电流≤0.5mA
(3)报警电流≤5mA
(4)线制:与火灾报警控制器采用两总线连接,与电源采用两线连接,与消防泵采用三线制连接(一根DC24V有源输出线,一根回答输入线,一根公共地)
(5)有源输出容量:DC24V/100mA
(6)使用环境:
 温度:-10℃~+55℃
 相对湿度≤95%,不结露
(7)外壳防护等级:IP65
(8)外形尺寸:
 95.4mm×98.4mm×60mm(带底壳)


三、J-SAM-GST9124消火栓启泵按钮结构特征、安装与布线
外形尺寸及结构与J-SAM-GST9123型消火栓按钮相同,安装方法也相同,J-SAM-GST9124消火栓按钮对外接线端子示意图如图2-12。

其中:
Z1、Z2:接控制器信号总线,无极性
V+、G: 24VDC 电源输入端,有极性;24VDC 由泵控制箱提供时不用
COM:  DC24V 启泵信号输出端
I:无源常开触点回答信号输入端
COM、NO: 输出常开触点信号,额定容量 24VDC/100mA
布线要求:信号线Z1、Z2采用阻燃RVS型双绞线,截面积≥1.0mm2;电源线D1、D2采用阻燃BV线,截面积≥1.5mm2。


四、J-SAM-GST9124应用方法
J-SAM-GST9124 消火栓按钮可以采用多线制方式直接启动消防泵,启泵电源由泵控制箱提供并仅将 24V 正极线接到按钮的 V+端。此时如果按下按钮则 COM 端子输出DC24V 电压信号,同时总线上报按钮动作;泵控制箱上的无源动作触点信号通过 I 端返馈致按钮,可以点亮按钮上的绿色回答指示灯。

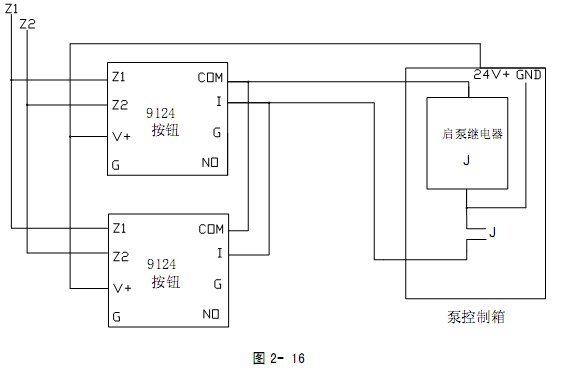

应用示意图如图 2- 16。
