一、J-SAP-8401海湾消防手动火灾报警按钮特点

手动火灾报警按钮安装在公共场所，当人工确认火灾发生后按下按钮上的有机玻璃片，可向控制器发出火灾报警信号，控制器接收到报警信号后，显示出报警按钮的编号或位置并发出报警音响。手动火灾报警按钮和前面介绍的各类编码探测器一样，可直接接到控制器总线上。本手动火灾报警按钮主要具有以下特点：
（1）采用拔插式结构设计，安装简单方便；
（2）采用无极性信号二总线，其地址编码可由手持电子编码器在1～242之间任意设定；
（3）有机玻璃片按下后可用专用工具复位；
（4）按下玻璃片，可由按钮提供无源输出触点信号，可直接控制其它外部设备。

二、J-SAP-8401海湾消防手动火灾报警按钮主要技术指标
（1）工作电压：总线24V
（2）监视电流≤0.6mA
 （3）动作电流≤1.8mA
（4）J-SAP-8401海湾消防手动火灾报警按钮线制：与控制器无极性信号二总线连接
（5）无源输出触点容量：DC60V/100mA
（6）J-SAP-8401海湾消防手动火灾报警按钮使用环境：
 温度：-10℃～+55℃
 相对湿度≤95%，不结露
（7）外壳防护等级：IP43
（8）J-SAP-8401海湾消防手动火灾报警按钮外形尺寸：
 90mm×122mm×48.5mm(带底壳)

三、J-SAP-8401海湾消防手动火灾报警按钮结构特征、安装与布线

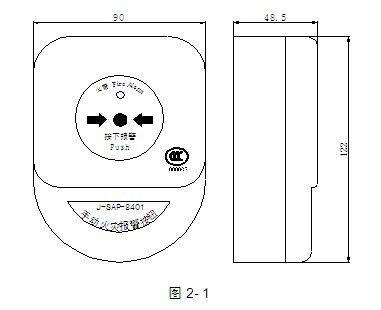

J-SAP-8401海湾消防手动火灾报警按钮为红色全塑结构,分底盒与上盖两部分。底盒与上盖采用拔插式结构装配，安装拆卸简单、方便，连接紧密，非常便于工程调试及维修更换。手动火灾报警按钮外形示意图如图2-1：


J-SAP-8401海湾消防手动火灾报警按钮外接端子示意图如图2-2：

J-SAP-8401海湾消防手动火灾报警按钮其中：
Z1、Z2：无极性信号二总线接线端子
K1、K2：无源常开输出端子
J-SAP-8401海湾消防手动火灾报警按钮布线要求：信号线Z1、Z2采用阻燃RVS双绞线，导线截面≥1.0mm2。
手动火灾报警按钮底盒背面和底部各有一个敲落孔，可明装也可暗装，明装时可将底盒装在86H50预埋盒上，明装示意图见图2-3；暗装时可将底盒装进埋入墙内的YM-02C型专用预埋盒里（安装方式见第二章1.5节YM-02C使用方法）。

---
